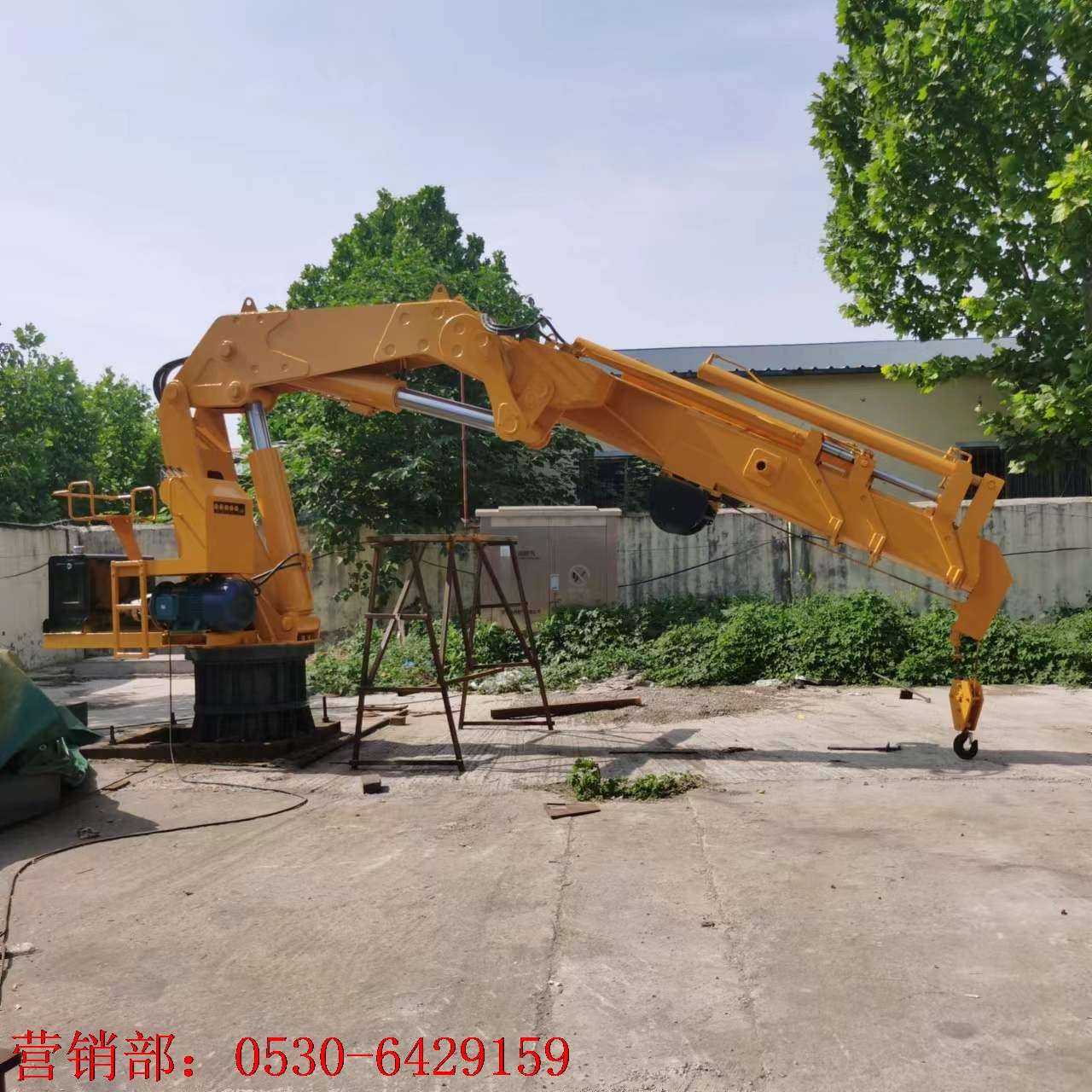

固定式悬臂吊

撬毛机

遥控撬毛机

伸缩臂扒渣排险机械设备主要参数

项目

单位

参数

外形尺寸(长×宽×高)

mm

9450×1800×2500

整机重量

≈12

斗容

m3

0.3

发动机

发动机(电机)功率

kw

45

转速(电机)

r/min

2200(1480)

液压系统

主泵

进口变量柱塞泵

额定流量

L/min

220

工作压力

MPa

26

主阀

170

进口

液压油箱容量

L

220

行走马达

进口

作业范围

更大扒取高度

mm

6000

更大卸载高度

mm

5400

更大扒取半径

mm

9800

尾部回转半径

mm

2500

技术要求

1、设备使用柴油机或电动机驱动;工作高度和安全距离要符合现场使用要求;设备要配有远程遥控操作装置,具备远距离控制作业。

2、无操作驾驶室,远距离遥控操作。使用履带式加前支腿,工作时要安全可靠;

3、所有结构件均采用16Mn钢板焊接,主要高压软管材料采用进口件,主要关节的衬套采用特殊耐磨钢套,油缸的活塞杆头部采用关节轴承。

4、泵、马达、阀组均采用进口原装品牌。行走部采用减速机与液压马达高度集成结构,两条履带分别由两套驱动装置单独驱动。液压系统采用分组、分回路控制,各回路均有过载保护,各个具有冲击载荷的部位需有平衡装置减少冲击,液压管路连接采用螺纹接头形式。

5、电控系统具有过流、过载、漏电、短路等保护功能;设有紧急切断和闭锁装置。

6、本产品为内燃动力或380V电机动力,可实现撬毛、扒渣破碎一体化遥控操作。工作臂可实现10米以内范围的伸缩或折叠功能 。工作臂合理位置两侧设置满足工作需要的照明。可拆解的燃油油箱和液压油箱分别布置在履带上方 ,以便于拆解。为保证设备工作运行稳定性 ,必要时后端设置可拆解的配重体。

7、各部件解体后的更大尺寸必须满足罐笼以及井下运输要求。

8、随机备件:交货包含随机赠送的专用工具及价值主机总3%的随机配件。并随同主机一并到货。

9、随机技术资料:设备使用说明书、质量检验合格证,整机KA或MA安全标志证书复印件。

10、设备生产完成后公司组织专业人员按照技术协议及相关质量安全标准到厂家进行验收,厂家按照要求进行改进至符合公司使用要求为止,验收合格后签收设备验收合格单。

11、设备出厂前应做全面性能测试,并出具产品合格证及KA标志。

12、质量保证期为自出厂之日起十二个月,除易损件以外由于产品和服务质量问题而导致设备出现的问题,由厂家免费提供维修更换配件。

13、使用单位采用罐笼提升,更大载重量为6.2T,装载更大外形尺寸为2050× 1140×2000mm(长*宽*高);采场运输巷道有效运输断面为2300×2500mm(宽*高),设备拆卸后单件重量和尺寸要能满足运输需要。
