巷道修复机技术规格书

一、设备使用条件
工作环境温度0℃~+40℃;贮存环境温-10℃~+40℃;空气相对湿度不大于95%(+25℃);有甲烷和煤尘等爆炸危险的矿井中。
二、设备名称数量
设备名称:巷道修复机
需求数量:3台
三、功能描述
适用于煤矿井下巷道修复卧底,具有破落煤岩和装载功能。满足修复巷道尺寸要求(宽×高)≥4m×2.5m,底板为泥岩、砂质泥岩或粉砂岩。

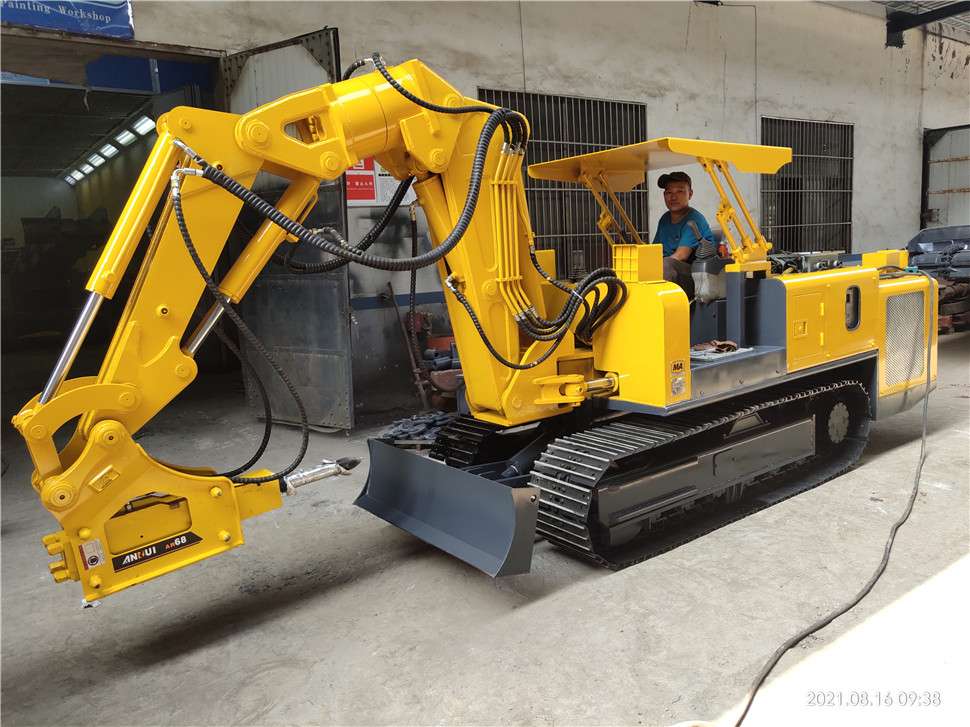

巷道修复机技术规格书
四、主要技术参数
1.整机电机功率:  ≥55kW,电压660/1140(V);
2.挖掘宽度:      ≥8000mm;
3.挖掘高度:   ≥5200mm;
4.挖掘深度:   ≥2400mm;
5.装载高度:    ≥2700mm;
6.行走速度     0~3.5km/h;
7.爬坡能力:   ±30°;
8.接地比压:    ≤0.1MPa;
9.参考机身尺寸:长: ≤4m;高度:≤1.5m,宽度≤1.4m;
10.液压破碎锤冲击能力: ≥900J;
11.行走单元离地间隙: ≥225mm;
12.配备液压剪:剪切力≥300kN, 可快速地剪断ф22mm以下的高强度锚杆;
13.配备机械手:采用回转式驱动,可360°旋转,满足井下特殊工况的需求。
五、技术要求
1.机身更大宽度1.4m,可在狭窄巷道内作业施工。
2.具有侧掏皮带架下方浮煤的功能,工作臂更低可贴地面横向侧掏作业。
3.整机配备隔爆型真空电磁起动器、矿用车载式甲烷断电仪、隔爆型急停按钮、隔爆型LED照明灯。
4.配备电缆自动卷筒装置,卷电缆长度不小于50m。
5.整机配有前置推土铲,用于平整巷道工作面和稳定机身。
6.工作装置为三节臂,中臂可±90°旋转,满足360°无死角破碎挖掘。
7.主要部件的材质与寿命
(1)液压系统的主要零部件如液压泵、液压阀、旋转油缸等选用进口品牌。行走马达总成采用进口优质品牌优质品牌。密封件、主要电气元件采用进口或国产优质品牌。电机为国产优质品牌。整车采用的钢材不低于强度16Mn钢。
(2)整机正常使用寿命不低于10年。
8.主要部件在设计时考虑满足矿提升罐笼更大入井尺寸及重量要求:不大于长4.5m×宽1.75m×高2.3m,更大重量不超过23吨。请供货厂家到现场核实设备相关技术数据、尺寸。
六、设计、制造和检验标准
1.符合GB∕T 9139-2008《液压挖掘机技术条件》、JB/T5503-2004《立爪挖掘装载机》、MT/T198-1996《煤矿用液压凿岩机通用技术条件》。
2.符合GB3836-2010《爆炸性环境设备通用要求》,执行2022《煤矿安全规程》要求。
3.符合更优最新的巷道修复机相关规范及技术标准。
七、供货范围和供货周期
1.巷道修复机3台。每台配挖斗、破碎锤、液压剪、机械手各1件,每台随机提供易损件1套(含挖斗油缸、转轴衬套及其它易损件明细在投标文件中标明)。
2.每台提供3套书面安装维护使用说明书,提供整机和部件的产品合格证、煤安标志证、防爆合格证和试验报告等技术资料,1份U盘资料。
3.供货周期:合同签订后2个月供货到买方指定地点。
八、质保
设备的质量保证期为到货验收合格后不低于18个月或设备安装调试验收合格后不低于12个月。在质量保证期内,对于非买方原因造成的故障,供应商负责免费提供维修服务或更换相关配件。
