巷道修复机附件与防爆电器说明

一、巷道修复机易损件

煤矿用巷道修复机易损件主要包括:各臂的连接销轴,各工作臂油缸的密封件,油箱内的进油、回油滤芯,挖斗的斗齿,侧齿。

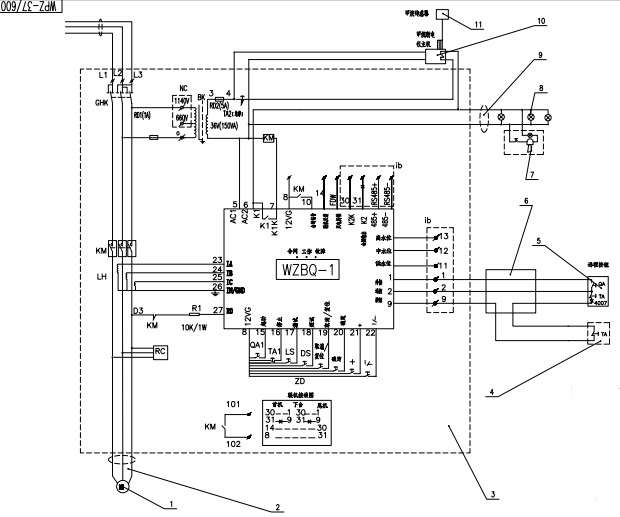

二、电气原理图及说明:

巷道修复机附件与防爆电器说明

巷道修复机电气原理图说明:

1、巷道修复机所有外购件、辅件的安装必须符合 GB3836.1-2010 和GB3836.2-2010。

2、安标外购件的安标证必须在有效期内。

3、电气设备应符合 GB/T 25295-2010 的规定。

4 、 矿用电缆应符合GB/T12972.1-200812972.5-2008 和GB/T12972.9-2008 的规定。

5、电压等级为 660/1140V。

6、配套的 QJZ16-120/1140(660)(A)型矿用隔爆兼本质安全型真空电磁启动器, 控制变压器二次侧 36V 处总容量 150VA,外负载可用容量为 60VA,且外负载回路具备短路保护功能。

7 矿用隔爆型声光组合电铃电压 36V 电流 0.35A,矿用隔爆型 LED 照明灯电压DC 36V,功率 9W。
