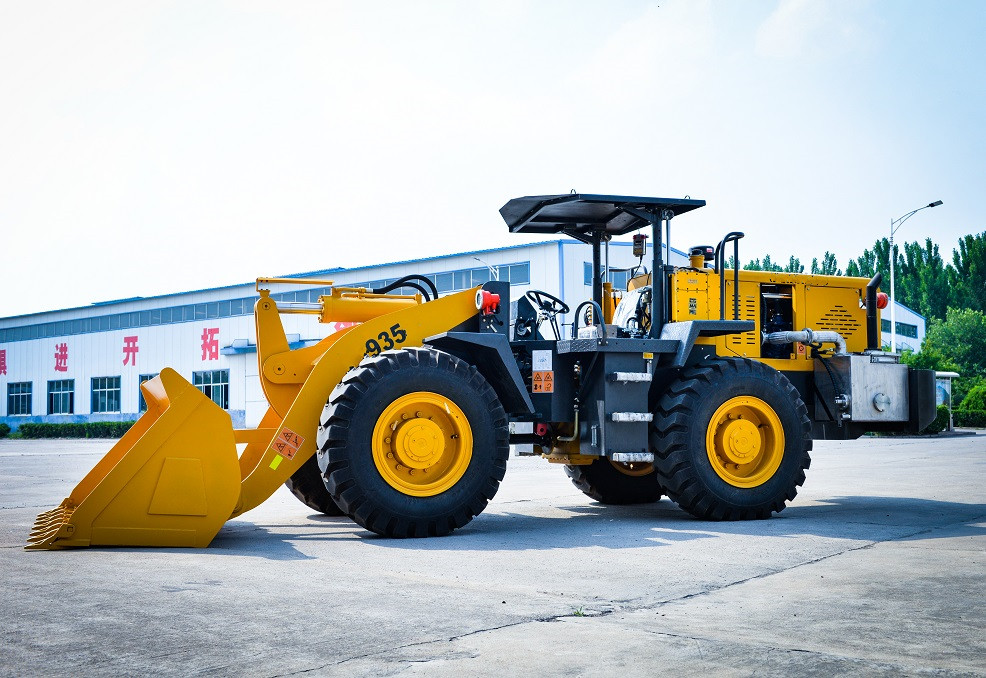

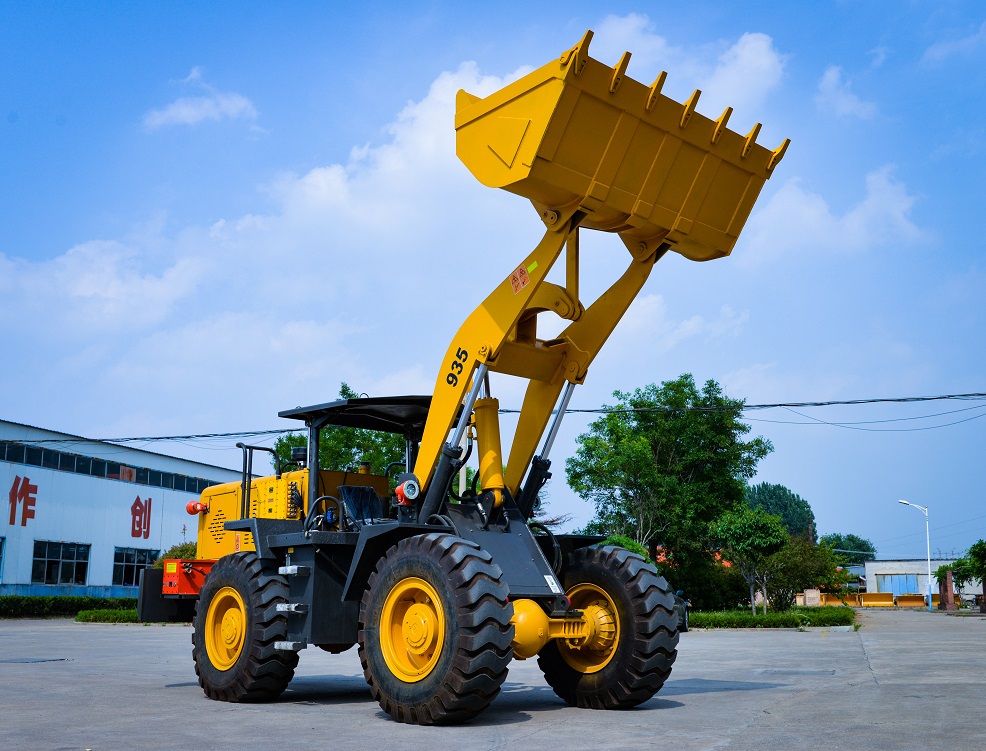

935矿用防爆装载铲运机低矮型
一、产品参数
|
序号 |
项目名称 |
参数型号 |
备注 |
|||||
|
1 |
矿用装载机 |
DH935CD |
|
|||||
|
1.1 |
整车外形尺寸（mm） |
7068×2280×2500 |
|
|||||
|
1.2 |
整备重量(kg) |
9800 |
|
|||||
|
1.3 |
额定载重量(kg) |
3000 |
|
|||||
|
1.4 |
最小离地间隙(mm) |
415 |
|
|||||
|
1.5 |
铲斗容积 |
1.8 |
|
|||||
|
1.6 |
最大崛起力 |
≥90KN |
|
|||||
|
1.7 |
最大卸载高度 |
≥2700mm |
|
|||||
|
1.8 |
卸载距离 |
≥1000 |
|
|||||
|
1.9 |
最高车速(Km/h) |
36 |
|
|||||
|
1.10 |
最小转弯通道圆外圆半径 |
后轮外侧（mm） |
5160 |
|
||||
|
1.11 |
爬坡能力(°） |
14 |
|
|||||
|
1.12 |
制动方式 |
行车制动 |
气顶油 |
|
||||
|
1.13 |
停车制动 |
断气刹车 |
|
|||||
|
1.14 |
轴距（mm） |
2700 |
|
|||||
|
1.15 |
整车形式 |
铰接式 |
|
|||||
|
1.16 |
前悬（mm） |
2420 |
|
|||||
|
1.17 |
后悬（mm） |
1945 |
|
|||||
|
1.18 |
轮距 |
前轮距（mm） |
1785 |
|
||||
|
1.19 |
后轮距（mm） |
1785 |
|
|||||
|
2 |
柴油发动机 |
|
||||||
|
2.1 |
柴油机品牌型号： |
东方红高压共轨 |
|
|||||
|
2.2 |
额定功率（kw） |
92 |
|
|||||
|
2.3 |
尾气排放 |
排放限值（g/kWh） |
CO |
≤0.4 |
符合GB20891-2014规定的国III及以上排放限值要求 |
|||
|
2.4 |
HC+ NOx |
≤4.7 |
||||||
|
2.5 |
PM |
≤0.4 |
||||||
|
2.6 |
最大扭矩(KN) |
≥415N•m |
|
|||||
|
2.7 |
外特性最低燃油消耗（g/Kw·h） |
≤215 |
|
|||||
|
2.8 |
启动方式 |
电起动 |
|
|||||
|
2.9 |
燃油要求 |
符合非道路国三排放要求用油 |
|
|||||
|
3 |
变速箱 |
|
||||||
|
3.1 |
变速箱品牌型号 |
BS428 |
|
|||||
|
3.2 |
档位个数 |
4档 |
|
|||||
|
3.3 |
变速形式 |
液力机械变速箱 |
|
|||||
|
3.4 |
变速比 |
I档3.82，II档2.08，III档1.09，IV档0.59
|
|
|||||
|
3.5 |
运行速度 |
前进挡：Ⅰ档：9；Ⅱ档：13；Ⅲ档：25；Ⅳ档：36； |
|
|||||
|
倒挡：Ⅰ档：9；Ⅱ档：13 |
|
|||||||
|
3.6 |
润滑方式 |
发动机油CF-4 |
|
|||||
|
3.7 |
传动方式 |
液力传动 |
|
|||||
|
4 |
前、后桥 |
|
||||||
|
4.1 |
驱动桥品牌型号 |
山东云宇 |
|
|||||
|
4.2 |
驱动形式 |
四驱 |
|
|||||
|
4.3 |
轮胎 |
17.5-25充气轮胎 |
|
|||||
二、技术要求
2.1 发动机尾气系统应装冷却净化水箱。
2.2发动机周围管路和电路缆线采取绕开发动机布置。
2.3车辆在额定载荷平道行驶速度不小于20km/h时，制动距离应不大于8m。
2.4在1.5倍额定载荷下，在最大坡度上制动系统应保证平稳停机及起步。
2.5整车在运行和维修期间，可能受到撞击的零部件，均不允许使用轻金属制造。
2.6整车管线路铺设整齐合理，易磨损的管线路、穿孔处安装护套。
2.7驾驶室驾驶室为非封闭结构，高度可调接。
三、售后服务：
1、公司负责随机免费提供说明书、技术资料、产品质量检验合格证一份。
2、质量保证期限：设备或车辆到矿验收合格日起，质保期为6个月。
3、质量保证期内实行“三包”，质量保证期内因设备制造不良或配套产品质量问题而造成设备损坏或不能正常运行的，公司负责提供零部件用户更换，因用户操作失误或人违损坏造成维修维护，用户承担全部维修费用并支付公司。质保期满后如用户需要公司继续服务，公司愿意用户提供有偿服务。
