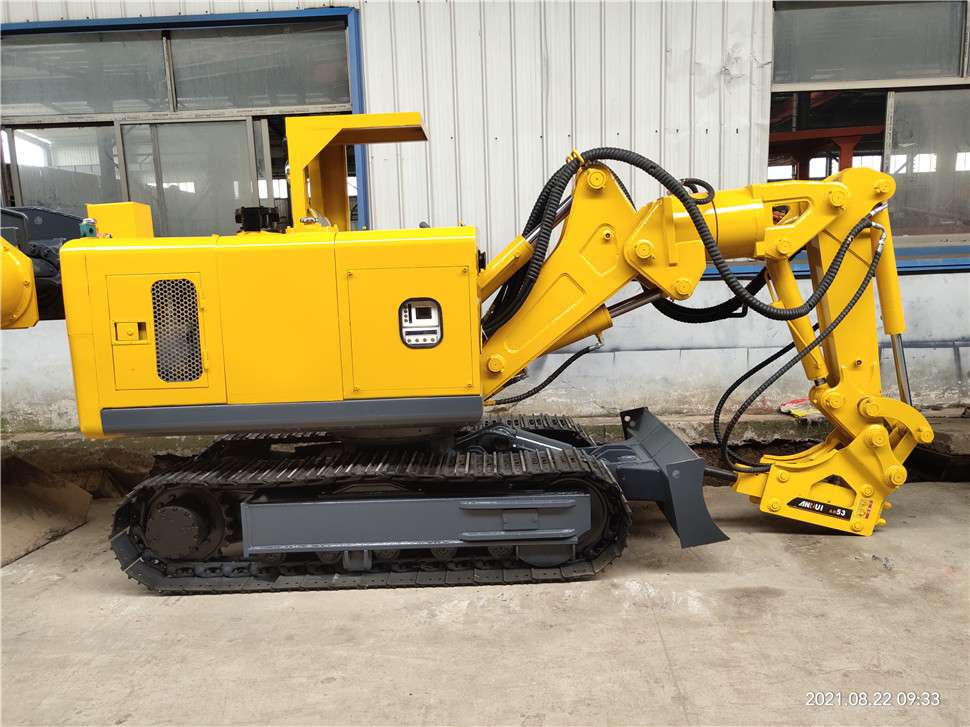

WPZ-55/900L煤矿用巷道修复机

煤矿用巷道修复机的用途和特点

WPZ-55/900L煤矿用巷道修复机(简称巷修机),公司吸收国内外同类产品优点的基础上,根据用户的实际需求,自主研发、制造的一种多功能巷道修护设备。

该产品严格按照JB/T5503—2004《立爪挖掘装载机》及Q/STZG 01—2020《煤矿用巷道修复机》企业标准进行生产、制造、测试和检验。

该巷修机结构紧凑、外形尺寸小、节约能源、噪声低、效率高,实现巷道修复机械化作业,可大大提高巷修作业速度。

WPZ-55/900L煤矿用巷道修复机工作臂可以沿车身轴线旋转180°,左右摆动±45°(摆动幅度5000mm),还可以满足挖掘、翻转、破岩、装车、起吊及液压剪(剪切锚杆)作业等各项动作要求,实现挖掘毛水沟、卧底、破岩、清理浮煤、清理皮带机底部、平整巷道及小型配件吊,装配特有的架梁装置,可以辅助装卸U型梁等多种功能。

匹配铲斗、破碎锤等多种末端执行机构,工作效率快捷可靠。

采用进口破碎锤,重量轻,打击力强,液压回油系统精简高效,维修保养方式简单价格低廉。

一机即可完成巷道修护全作业。

本机动力单一化,能耗低,整机功率仅55千瓦,全部动力集中组成动力模块,分别用于一联主泵。液压系统先进,采用负载敏感变量系统。本机结构紧凑,主要动作采用比例先导阀控制,操作轻松简便,工作平稳无冲击。

使用巷道修复机在井下巷道内卧底,落石,修复巷道,能大大降低职工劳动强度,节约大量人工。巷道修复机操作简单,易学易会,操作方便舒适,标准配置的操作杆、操作平稳,靠背椅接近人体形状,牢固耐用,可有效缓解驾驶员的操作疲劳。易于保养,油泵及控制阀防护罩可完全打开,便于检查、保养。全液压系统控制,动力单一,液压系统先进,管路布置合理,安全稳定性好。

巷道修复机可一机多用,除完成装载作业外,还可完成作业点短距离运输、卧底、清帮等工作。与破碎锤灵活互换,可对巷道底板、侧帮底部进行破碎、修护等,对大块岩石、煤块等进行破碎。

巷道修复机技术参数

装机功率

kW

55

液压系统

液压系统额定压力

MPa

22

液压系统更大流量

L/min

123

液压油更大温升

K

50

液压油更高温度

75

行走机构

行走驱动方式

/

集成液压马达减速器驱动

行走形式

/

履带行走

接地比压

MPa

≤0.5

行走速度

m/min

26

离地间隙

mm

≥300

爬坡能力

°

16°

行走力

kN

≥100

铲斗装载

铲斗容量

0.28

挖掘宽度

mm

6800

挖取距离

mm

4040

挖掘高度

mm

≥5400

卸载高度

mm

≥4100

挖掘深度

mm

≥2700

破碎锤

额定工作压力

MPa

22

更大工作流量

L/min

123

冲击频率

Hz

7.5-16.5

冲击能

J

900

适应钎具规格

mm

53-80

噪声

dB(A)

≤120

推土铲

铲宽X高

mm

1400X320

更大提升高度

mm

500

更大推掘深度

mm

400

主机转弯半径

mm

≤7000

外形尺寸

mm

4800×1400×1550

(长×宽×高)

工作质量±5%

kg

6500
